TSE開発実績
当社の製造系システムの開発実績をご紹介いたします。
- 製造系システム開発実績 -
工場のIT化の概念図として左図のような階層図がよく用いられます。当社ではIgnitionを使用したSCADAの導入と開発を行っております。実績は以下の通りです。
(1)導入、サポート実績
電子部品、素材、装置、化粧品等の製造工場、養殖設備、データセンター等
(2)主要担当領域
・Ignitionの導入、構築に関するコンサルテーション、要件定義、設計、開発、試験、運用サポート
・導入済みIgnitionに対する追加開発、運用サポート
・周辺ソフトウェア(KEPServerEX、HiveMQなど)のコンフィグレーション
※PLCの改造などもお気軽にご相談ください
(3)使用技術キーワード
【接続PLC】
三菱電機社、Siemens社、Keyence社、AllenBradley製品、Codesys
【Ignition Module】
Vision、Perspective、Tag Historian、Transaction Group、Reporting、Alarming、Cirrus Link Modules(MQTT)
【データベース】
PostgreSQL、MS SQL Server、Oracle
【外部連携】
KEPServerEX、HiveMQ、REST API
【分散、冗長化構成】
Ignition Edge、MQTT Sparkplug、Redundancy
【位置検出】
Quuppa
- Ignitionを使用したシステム開発実績① -
養殖施設内の設備監視制御システム開発
(1)案件概要

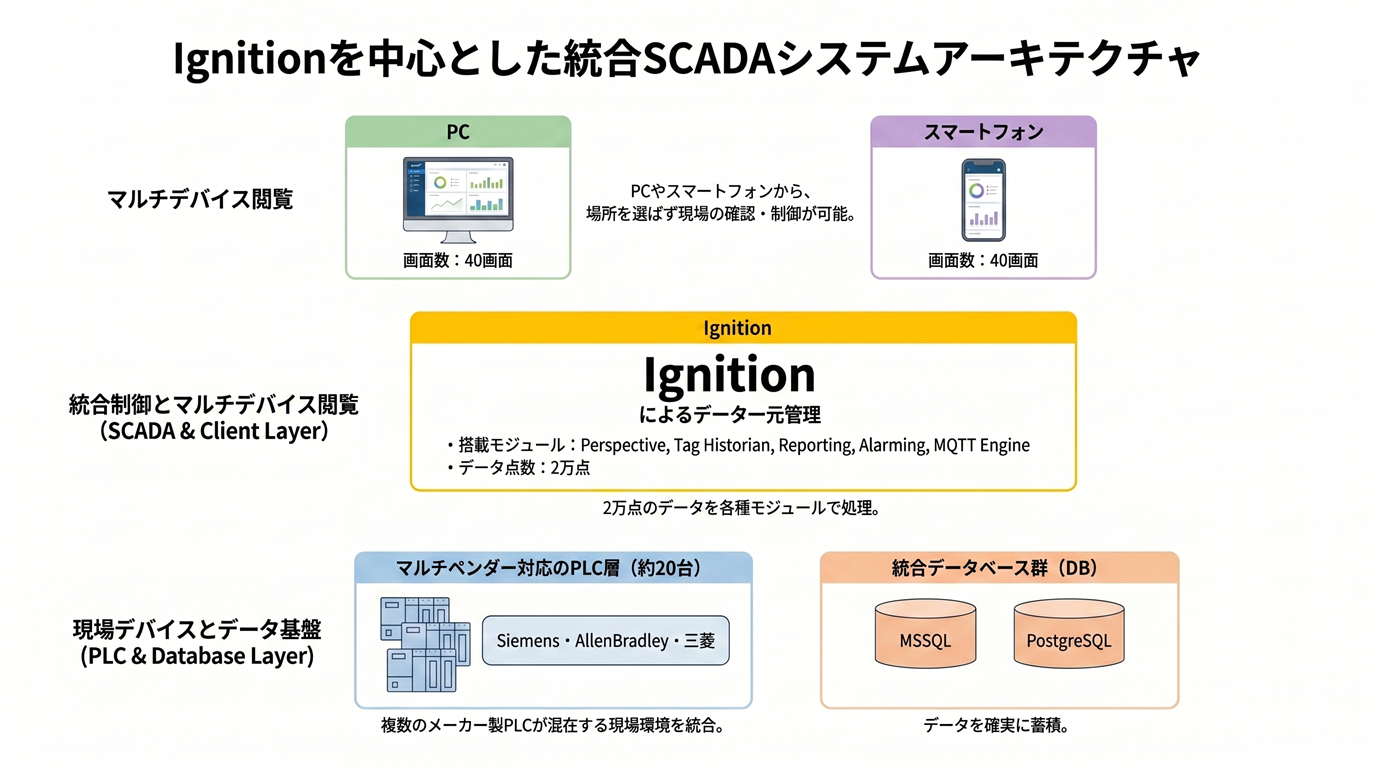

魚の養殖施設内の設備監視制御システム（SCADA）をIgnitionで開発している。
施設内に設置されたポンプやバルブなどの機器は、20台近くのPLCで制御されている。
Ignitionを使用することで、従来は個別に管理されていた各PLCの情報を一元管理してデータ収集を行い、 収集したデータをデータベースに記録・蓄積している。
PC、スマートフォンから設備状況確認、制御操作を行っている。
画面数は40画面、データ点数は2万点ほど
(2)養殖場におけるSCADA
設備が正常に稼働しない場合、魚の発育に悪影響が生じ、本来の大きさまで十分に成長できなくなる可能性がある。 最悪の場合、飼育対象が死滅してしまうこともある。
設備情報を画面上で容易に可視化し、必要に応じて制御操作を行うことで、養殖場の安定稼働と利益に寄与している。
(3)Ignition Modules
Perspective、Tag Historian、Reporting、Alarming、MQTT Engine
(4)PLC
Siemens社、三菱電機社製、AllenBradley製品のPLCを使用。合計20台程度。
(5)データベース
MS SQL Server、PostgreSQLを使用
- Ignitionを使用したシステム開発実績② -
製造工場内の設備監視、オペレータ位置検知システム開発
(1)案件概要

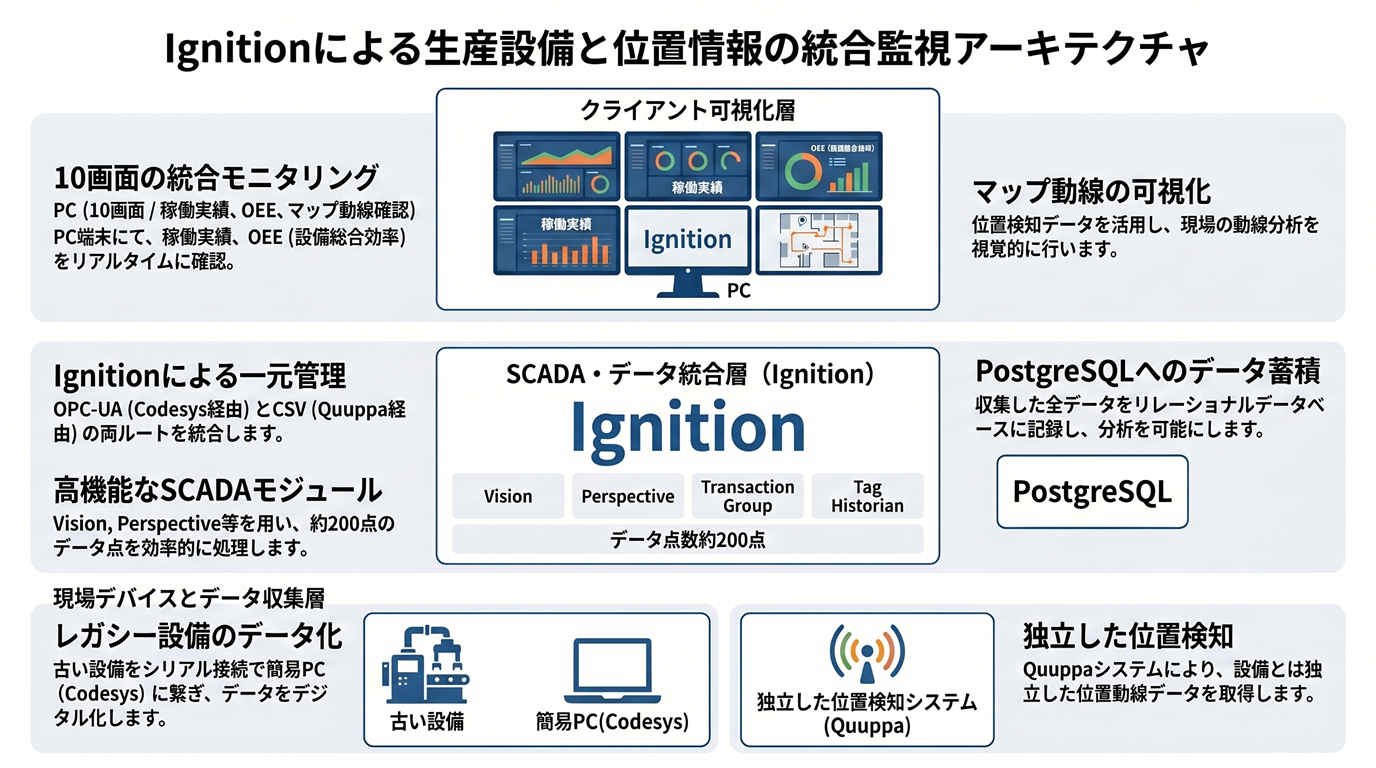

製造工場内の検査に使用する機器の稼働状況データを可視化する設備監視制御システム（SCADA）をIgnitionで開発している。
対象機器は古いものであったため、Codesysをインストールした簡易PCと設備をシリアル接続し、IgnitionとCodesysをOPC-UAで接続する形で構築。
また、その検査装置を扱うオペレータの動線を記録するため、位置検知システムとしてQuuppaを導入。 収集した各データをデータベースに記録・蓄積している。
PCから設備稼働実績、OEE、オペレータの動線の確認を行っている。
画面数は10画面、データ点数は200点ほど
(2)位置検知システムとの併用
位置検知システムを併用することで、オペレータの作業動線を詳細に記録。 作業手順を再考することで、作業効率やOEEの向上に寄与している。
(3)Ignition Modules
Vision、Perspective、Transaction Group、Tag Historian
(4)PLC
Codesysをインストールした簡易PCと設備を接続。IgnitionとCodesysをOPC-UAで接続。
(5)データベース
PostgreSQLを使用
(6)位置検知システム
Quuppaを使用し、取得した座標データをIgnitionに連携。Vision、Perspective画面上の工程内マップに表示
